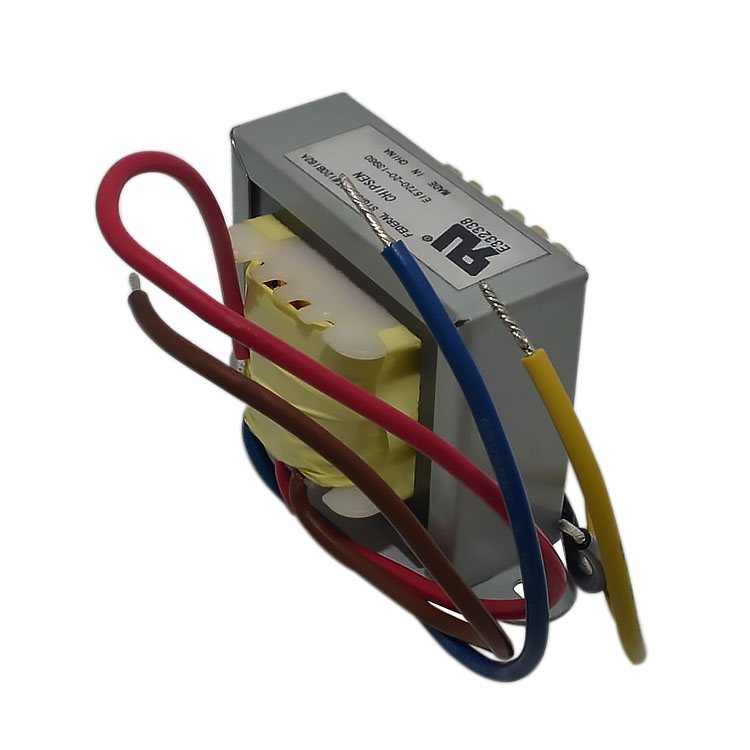

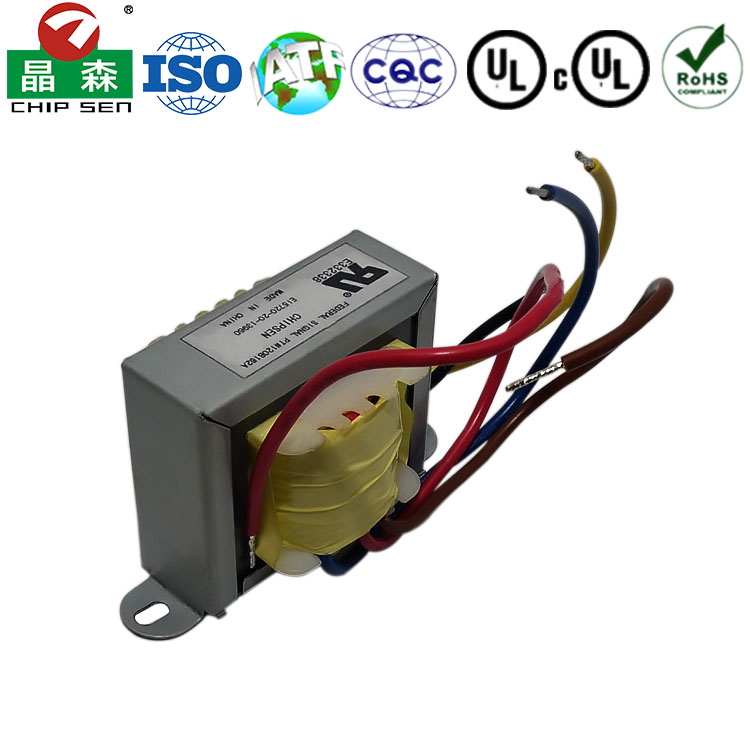

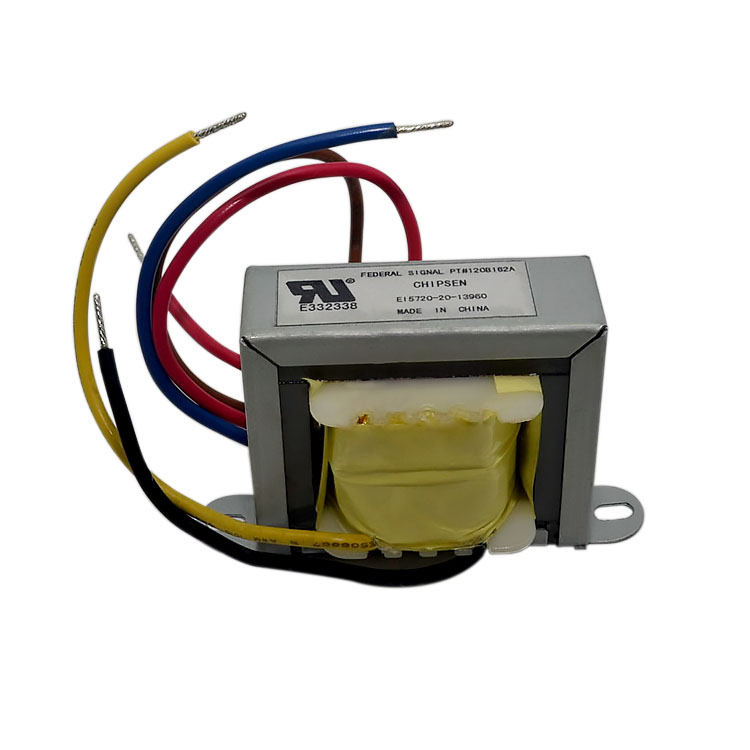

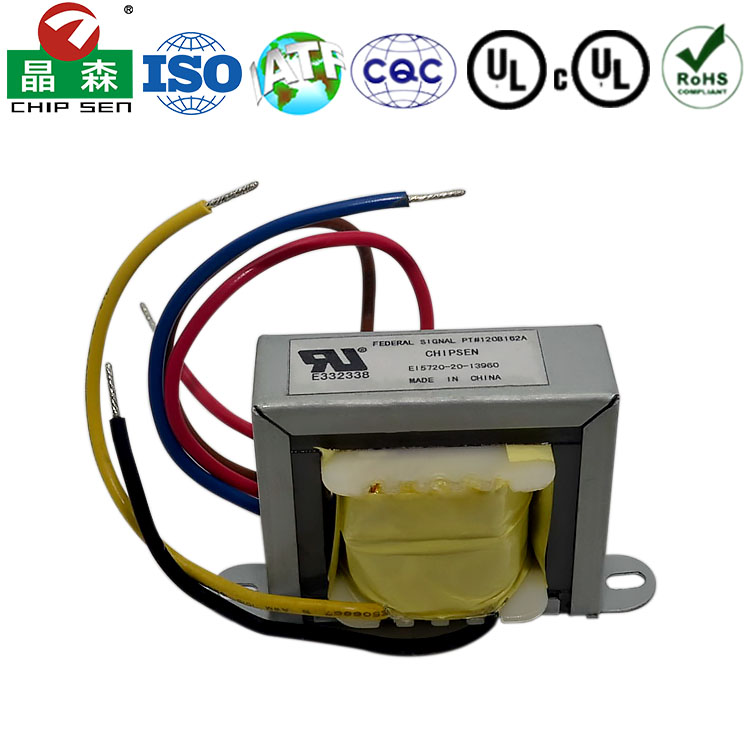

EI57 220V 50/60Hz音頻放大器電源變壓器
產品分類：
功率：
1-100W
尺寸單位：
產品特性：
結構：由 E 形和 I 形硅鋼片交錯疊壓而成，形成閉合磁路。線圈繞制在骨架上，再套在鐵芯中柱上。
工作頻率：專為低頻（主要是 50Hz 或 60Hz 工頻）設計。
繞組：①初級繞組：輸入電壓（如 110V, 220V, 230V）。②次級繞組：輸出電壓（根據需求設計，如 6V, 9V, 12V, 15V, 18V, 24V, 雙路或多路輸出等）。
材料：通常采用漆包銅線（也有鋁線，但銅線性能更優）。
絕緣：層間、繞組間以及繞組與鐵芯間采用絕緣材料（如聚酯薄膜、絕緣紙、瑪拉膠帶等），確保電氣安全和隔離強度。
效率：設計良好的 EI57 工頻變壓器效率通常在 85% - 95% 之間，具體取決于鐵芯材質、銅損（繞組電阻）、設計裕量和負載率。硅鋼片等級越高（如 DW470 比 D42 更好），效率通常越高。
溫升：在額定負載下連續工作，溫升（相對于環境溫度）通常控制在 40°C - 65°C 的范圍內。溫升是限制最大輸出功率的關鍵因素之一。絕緣等級（如 B 級、F 級）決定了允許的最高工作溫度。
電氣隔離：提供初級和次級電路之間的安全電氣隔離。
電壓調整率：當負載從空載變化到滿載時，輸出電壓會有所下降。設計良好的變壓器電壓調整率通常在 5% - 15% 之間。
電磁干擾：工頻變壓器本身會產生一定的工頻電磁場，但相對于開關電源，其高頻干擾噪聲非常小。
散熱方式：主要依靠鐵芯和線圈表面通過空氣自然對流散熱。
重量與體積：相對于開關電源，工頻變壓器（尤其是低頻）體積較大、重量較重。
產品用途：
1、電源適配器/線性穩壓電源：為各種小型電子設備（如路由器、監控?cái)z像頭、小家電控制板、音響設備、LED 燈帶驅動等）提供較低的直流電壓（需配合整流濾波和線性穩壓電路）。
2. 音響設備：為功放提供所需的交流電壓（通常需要較高的功率和較大的電流）。為前級設備（如前置放大器、效果器）提供清潔、低噪聲的電源。
3. 工業控制設備：為 PLC、繼電器、傳感器、控制器、小型電機等提供控制電源（如 24V AC/DC）。隔離電源，提高系統抗干擾能力和安全性。
4. 儀器儀表：為測試儀器、測量設備提供穩定、隔離的電源。
5. LED 照明驅動：部分簡單的、對體積要求不高的 LED 驅動電源會采用工頻變壓器+整流濾波的方案（效率較低，逐漸被開關電源替代）。
6. 安防設備：門禁系統、對講主機等的供電。
7. 老式設備維修/替換：替換損壞的工頻變壓器。
8.DIY 電子制作：愛好者制作電源、實驗設備等的常用元件。
