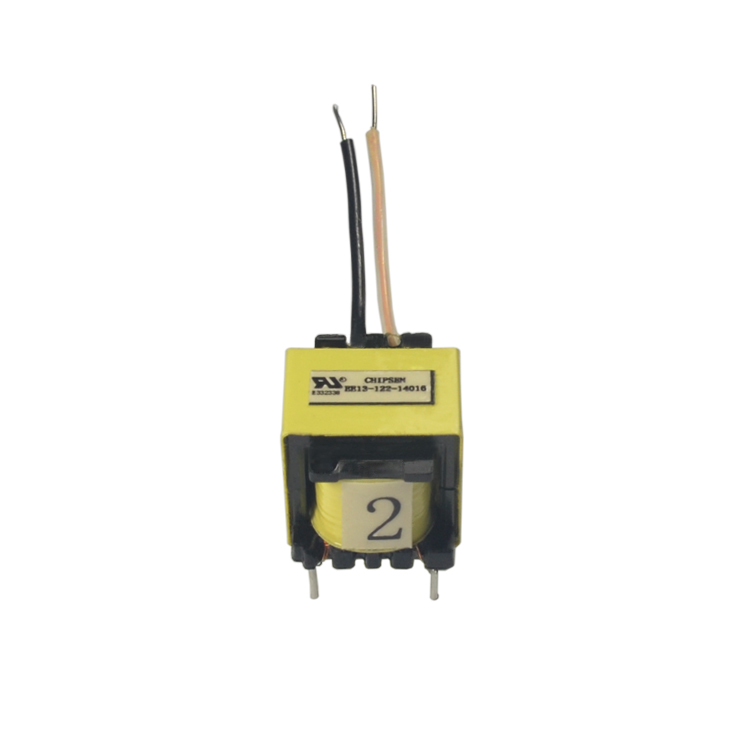

EE13 5W小功率隔離開關電源變壓器
1. 極致低成本
結構簡化： 僅包含初級和次級兩個繞組，省去了為芯片供電的輔助繞組，節省了銅線和引腳。
材料節?。?EE13是尺寸最小的磁芯之一，使用的磁芯、骨架、膠帶、銅線量都最少。
2. 低功率容量
其物理尺寸嚴格限制了它的功率處理能力，通常上限就在5W左右。
3. 相對較低效率
由于初級側沒有輔助繞組，驅動IC需要通過電阻從高壓直流母線降壓供電，這個電阻持續消耗能量，導致整體效率較低，通常在70%-85%之間。
空載功耗（待機損耗）較高。
4. 簡單電路適配
專為RCC（Ringing Choke Converter，振鈴 choke 轉換器） 或原邊反饋（PSR, Primary Side Regulation） 的開關IC設計。這類IC無需光耦和次級反饋電路，也不需要從變壓器獲取自身工作電壓（Vcc），進一步簡化了電路。
5. 基本隔離
提供初級和次級之間的基本安全隔離，滿足基本的安規要求（如UL、CE的隔離要求），但絕緣強度相對于更大尺寸的變壓器要低。
獲得ISO9001等國際認證，為各國客戶量身定制 安規變壓器和電感器等電器元件

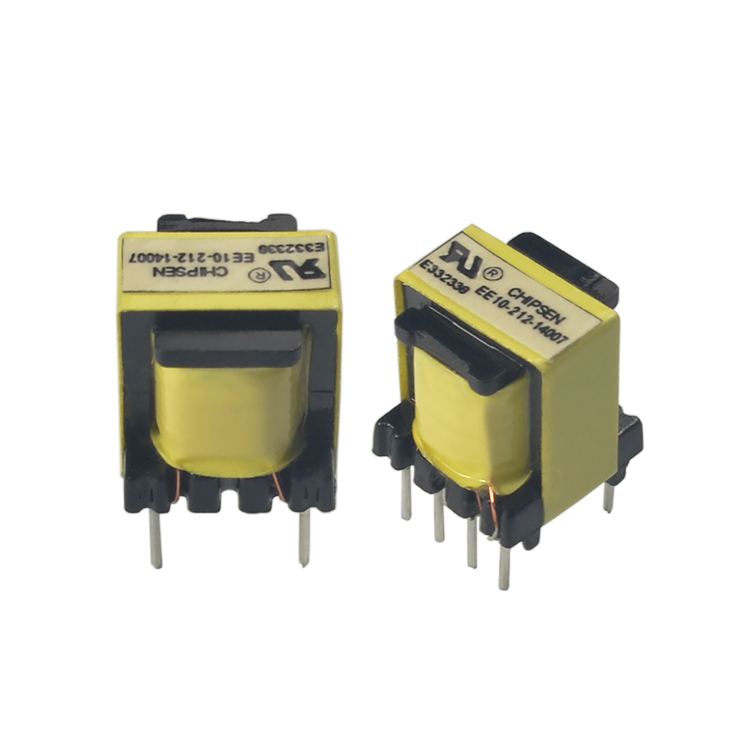

EE10 12V/24V/48V 15W隔離式開關電源變壓器
1. 小型化與輕量化： 10mm的尺寸使其非常適合高密度PCB布局，滿足現代電子產品（如手機充電器、智能穿戴設備）對體積的苛刻要求。
2. 高頻工作能力： 采用高頻鐵氧體磁芯材料（如PC40、PC44等），工作頻率通常在幾十kHz到幾百kHz（常見范圍100kHz - 500kHz），遠高于工頻變壓器。高頻化是實現小體積的關鍵。
3. 高功率密度： 在較小的體積內能傳輸數瓦的功率，效率較高。
4. 高電氣隔離強度： 初次級繞組之間采用三重絕緣線或足夠的膠帶絕緣層，以滿足安全規范（如UL、CE認證）要求的隔離耐壓，通?？蛇_(dá)1500VAC ~ 4000VAC（持續1分鐘或60秒），有效防止高壓擊穿，保障人身安全。
5. 低漏感： 良好的繞組工藝可以控制漏感在較低水平，這對于提高電源轉換效率（尤其是在反激拓?fù)渲校⒔档烷_(kāi)關管應力至關重要。
6. 良好的熱性能： E型磁芯結構提供了較大的表面積，有利于散熱。同時，高頻鐵氧體磁芯在高頻下的損耗較低。
7. SMT工藝兼容性： 4+2Pin的引腳結構非常適合自動化表面貼裝生產，提高生產效率和質量一致性。
獲得ISO9001等國際認證，為各國客戶量身定制 安規變壓器和電感器等電器元件

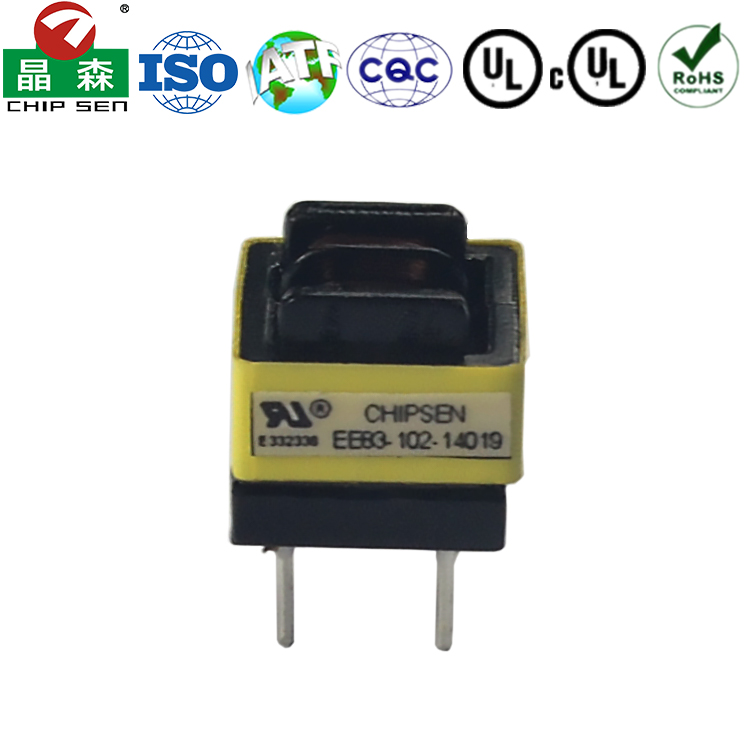

EE8.3 2+2Pin微型高頻變壓器
1. 超小型化尺寸： 是其最顯著的特征。典型尺寸約為8.3mm（長）x 8.0mm（寬）x 高度視廠家而定（通常3-5mm）。非常適合高度集成的現代電子產品。
2. 高工作頻率： 設計工作在200kHz至1MHz甚至更高的頻率下。高頻允許使用更小的磁芯和更少的匝數來傳輸能量。
3. 低額定功率： 受限于物理尺寸，其功率處理能力很小，通常在 0.1W 到 3W 之間，絕大多數應用在1W以下。
4. 2+2引腳結構： 這表示它有4個引腳，通常意味著內部有兩個獨立的繞組（例如1個初級繞組 + 1個次級繞組）。
5. 低電感值和低飽和電流： 由于匝數少，其初級電感量通常在1μH到10μH的范圍內。飽和電流也較低，通常在幾百mA到2A之間，這意味著它只能處理較小的電流。
6. 良好的磁屏蔽： 許多EE8.3磁芯由鎳鋅（NiZn）鐵氧體材料制成，這種材料在高頻下?lián)p耗低，并且具有較高的電阻率，能有效減少渦流損耗和電磁干擾（EMI）。
獲得ISO9001等國際認證，為各國客戶量身定制 安規變壓器和電感器等電器元件

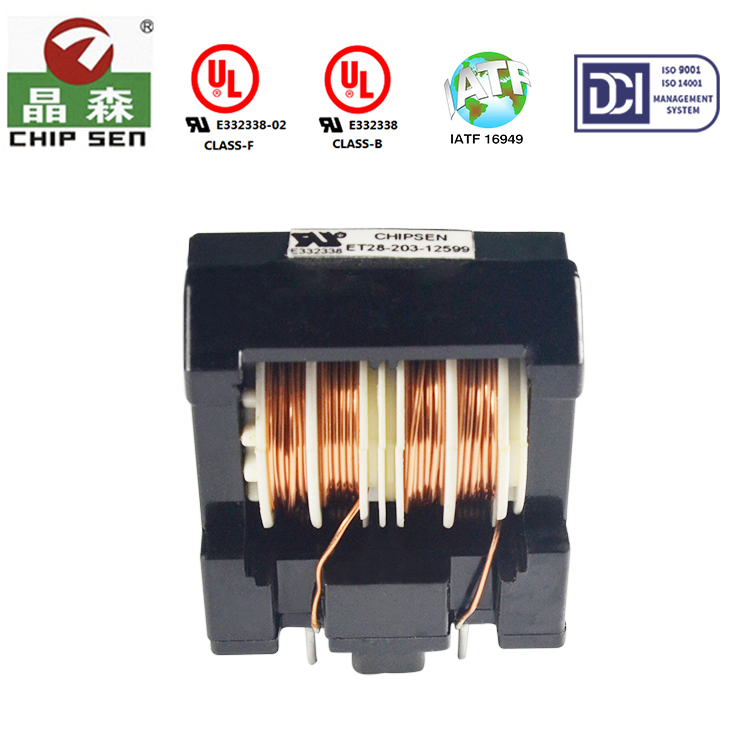

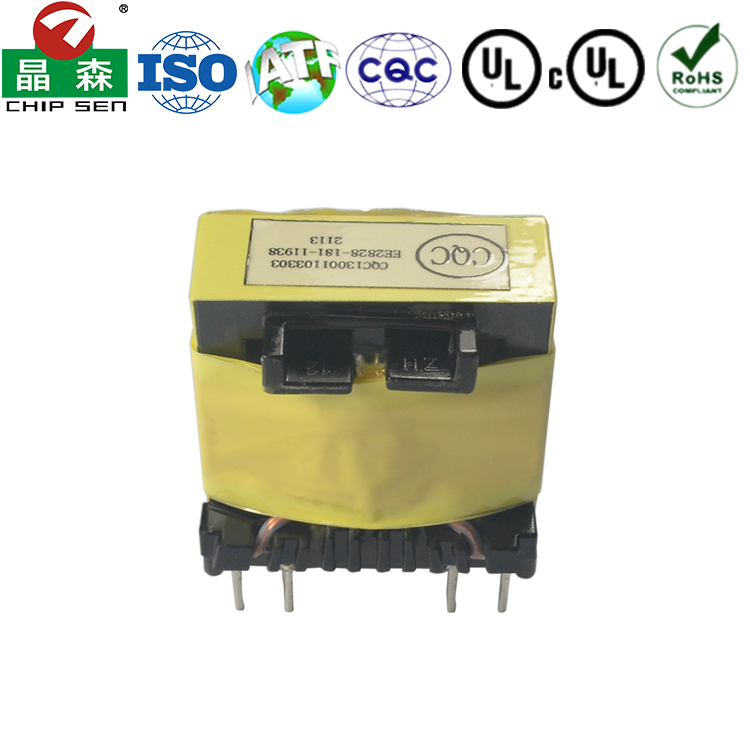

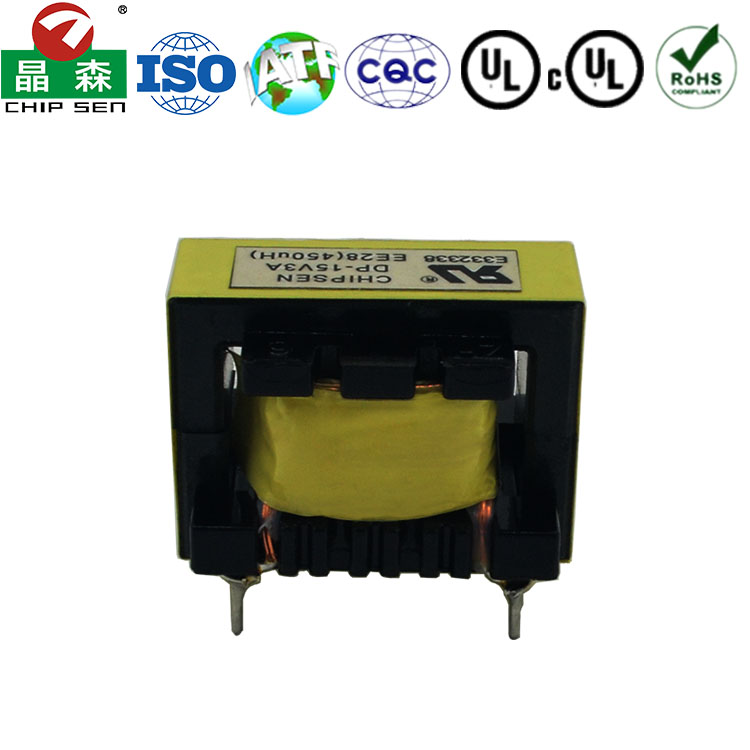

EE28 20W AC/DC電源適配器充電器開關電源變壓器
基于EE28磁芯，采用4+4引腳骨架，專為反激式 (Flyback) 拓?fù)鋬?yōu)化設計的中小功率、高性?xún)r(jià)比隔離變壓器。
獲得ISO9001等國際認證，為各國客戶量身定制 安規變壓器和電感器等電器元件
EE19 2+4Pin反激式AC/DC開關電源變壓器
緊湊尺寸：EE19磁芯（如EE19/8/5等）尺寸小巧，通常長度和寬度在20mm左右，高度約15mm，非常適合高密度電路板設計和追求小型化的終端產品。
2+4pin?引腳設計：這是其標志性特征。
?2pin側?(初級/Primary)：通常包含主級繞組和輔助繞組。輔助繞組用于給電源管理IC提供工作電壓（Vcc），實現自供電。
?4pin側?(次級/Secondary)：通常采用中心抽頭結構或雙線并繞引出。這種設計便于使用全波整流或并聯增流，能有效提高電源的轉換效率、降低次級側的發熱量，并改善輸出紋波性能。
高隔離性：初級和次級繞組之間通常有擋墻（Bobbin）和絕緣膠帶進行物理隔離，確保滿足安規要求的加強絕緣。
獲得ISO9001等國際認證，為各國客戶量身定制 安規變壓器和電感器等電器元件

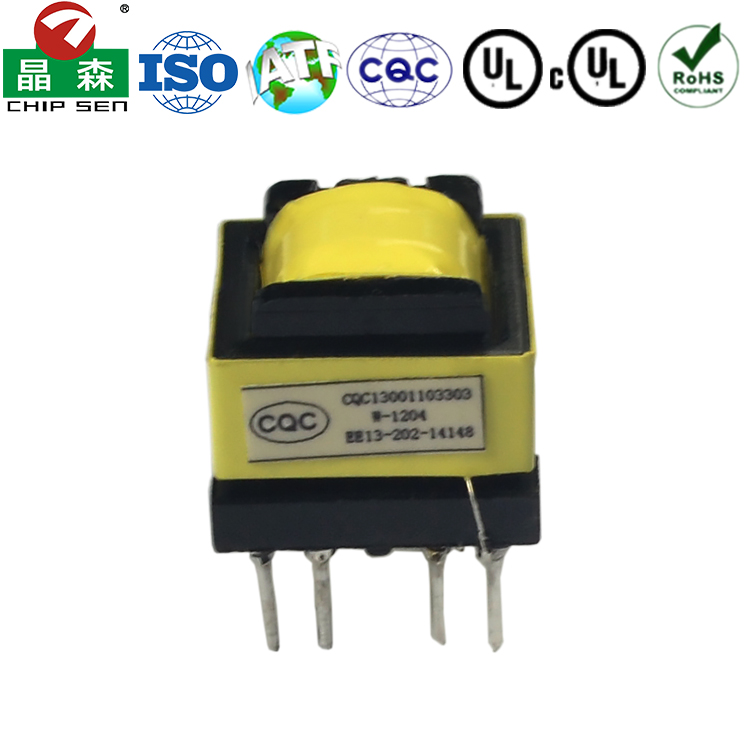

EE13 2+4Pin 12V 10W 智能家居開關電源變壓器
1. 高頻特性?xún)?yōu)異：采用鐵氧體磁芯（Ferrite Core），高頻損耗低，能在幾十kHz到幾百kHz的頻率下高效工作，這是與傳統硅鋼片工頻變壓器的本質區別。
2. 高功率密度：由于工作頻率高，在同等功率下，其體積和重量遠小于工頻變壓器，實現了小型化、輕量化。
3. 高效率：設計良好的EE13變壓器效率通?？蛇_(dá)80%-88%（對于3-10W的應用），減少了能源浪費和發熱。
4. 良好的電氣隔離：初級和次級繞組之間具有良好的絕緣，能承受AC 3000V/min或更高的耐壓測試，保障人身和設備安全，滿足安規要求（如UL, CE）。
5. 結構穩定：“臥式（Horizontal）”結構使其能穩固地平貼安裝在PCB上，抗振動性好，利于自動化SMT貼片或波峰焊。
6. 設計靈活：“2+4 pins”結構提供了靈活的繞組配置可能性（如單路或雙路輸出），可根據客戶規格書（Spec）進行定制。
7. 成本低廉：EE13是標準磁芯尺寸，生產工藝成熟，實現了規?；⒌统杀局圃?。
獲得ISO9001等國際認證，為各國客戶量身定制 安規變壓器和電感器等電器元件

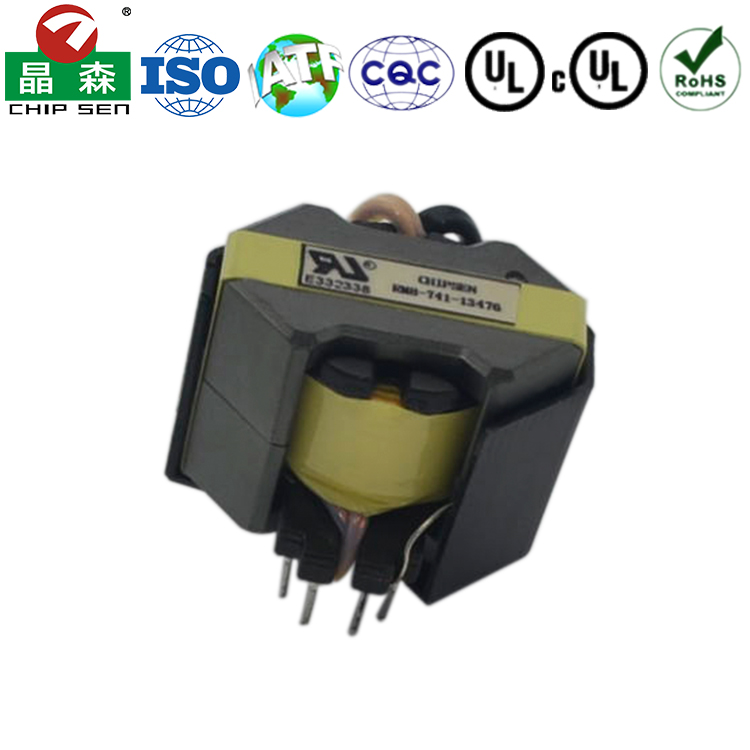

RM8高頻變壓器 24V輸入12V/5V DC輸出 20W 3000VAC工業控制電源變壓器
1. 緊湊設計：采用RM8磁芯，橢圓形狀設計節省空間
2. 高頻工作：通常工作在kHz至MHz頻率范圍
3. 高效率：低損耗磁芯材料和優化繞組設計
4. 良好散熱：結構設計有利于熱量散發
5. 多引腳配置：2+4Pin設計(初級2引腳，次級4引腳)提供靈活連接
6. 高絕緣性：符合安全隔離要求
獲得ISO9001等國際認證，為各國客戶量身定制 安規變壓器和電感器等電器元件

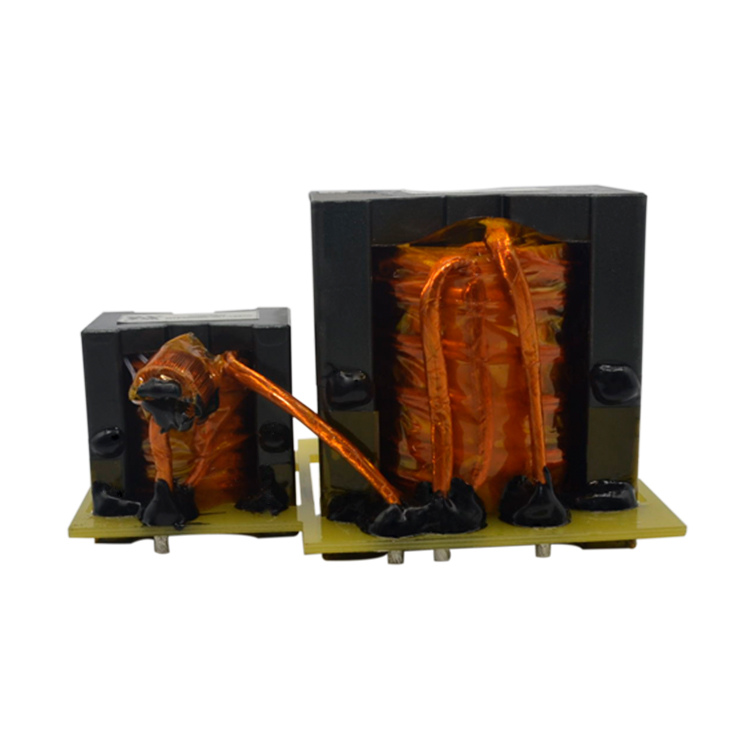

高頻變壓器PQ50 600VDC 48V降壓隔離1500W新能源發電
1. 磁芯結構
采用PQ50鐵氧體磁芯（PC40/PC44/PC95材質可選） 。低磁損（100kHz時≤300mW/cm3）、高飽和磁通（Bs≥390mT@100℃）。中心柱截面積Ae=328mm2，適用于大功率設計。
2. 電氣性能
工作頻率范圍:20kHz-500kHz 。耐壓等級：初級-次級≥4000VAC（符合IEC/UL 60950）。溫升特性：ΔT≤40℃@滿載（自然冷卻）
3. 結構設計
可選引腳/焊盤式安裝（4-12Pin配置）。支持三重絕緣線（TIW）繞制，滿足醫療/工業安規
獲得ISO9001等國際認證，為各國客戶量身定制 安規變壓器和電感器等電器元件
